[Verilog] 16x4 SRAM

1) 이번 주 목표

• 16×4 비트 정적 메모리(SRAM) 설계 및 동작 검증
• 클럭(Clk) 신호에 동기된 Read/Write 제어 로직 구현
• Testbench를 통한 데이터 쓰기(Write) 및 읽기(Read) 검증

---

2) 16×4 SRAM 설계 (SRAM_16x4.v)

설계 아이디어

• 입력:
  • Clk: 클럭 신호
  • WR: 1이면 Write, 0이면 Read
  • ADDR[3:0]: 접근할 주소 (0~15)
  • DATA_IN[3:0]: Write 시 입력할 데이터
• 출력:
  • DATA_OUT[3:0]: Read 시 출력되는 데이터
• 내부 구조:→ 4-bit 레지스터 16개를 쌓아 16×4 SRAM 구성.
  reg [4-1:0] mem [16-1:0];
• 동작 방식:
  • WR = 1 → Write 모드: 해당 주소의 mem에 DATA_IN 저장
  • WR = 0 → Read 모드: 해당 주소의 mem 데이터를 DATA_OUT으로 출력
  • 모든 동작은 Clk positive edge에 맞춰 수행되어 동기식 SRAM 형태로 구현.

SRAM_16x4.v

---

3) 테스트 (tb_SRAM_16x4.v)

테스트 시나리오

1. 초기화:
   • Clk = 0, WR = 0, ADDR = 0000, DATA_IN = 0000
2. Write 단계:
   • WR = 1로 설정
   • ADDR = 0101 위치에 DATA_IN = 1101 저장
   • 5 time unit 뒤, ADDR = 0001 위치에 DATA_IN = 1111 저장
3. Read 단계:
   • 15 time unit 뒤 WR = 0으로 전환 ( posedge와 ADDR change의 synchronize를 위해)
   • for문을 이용해 ADDR = 0~15 순회하며 모든 데이터 읽기

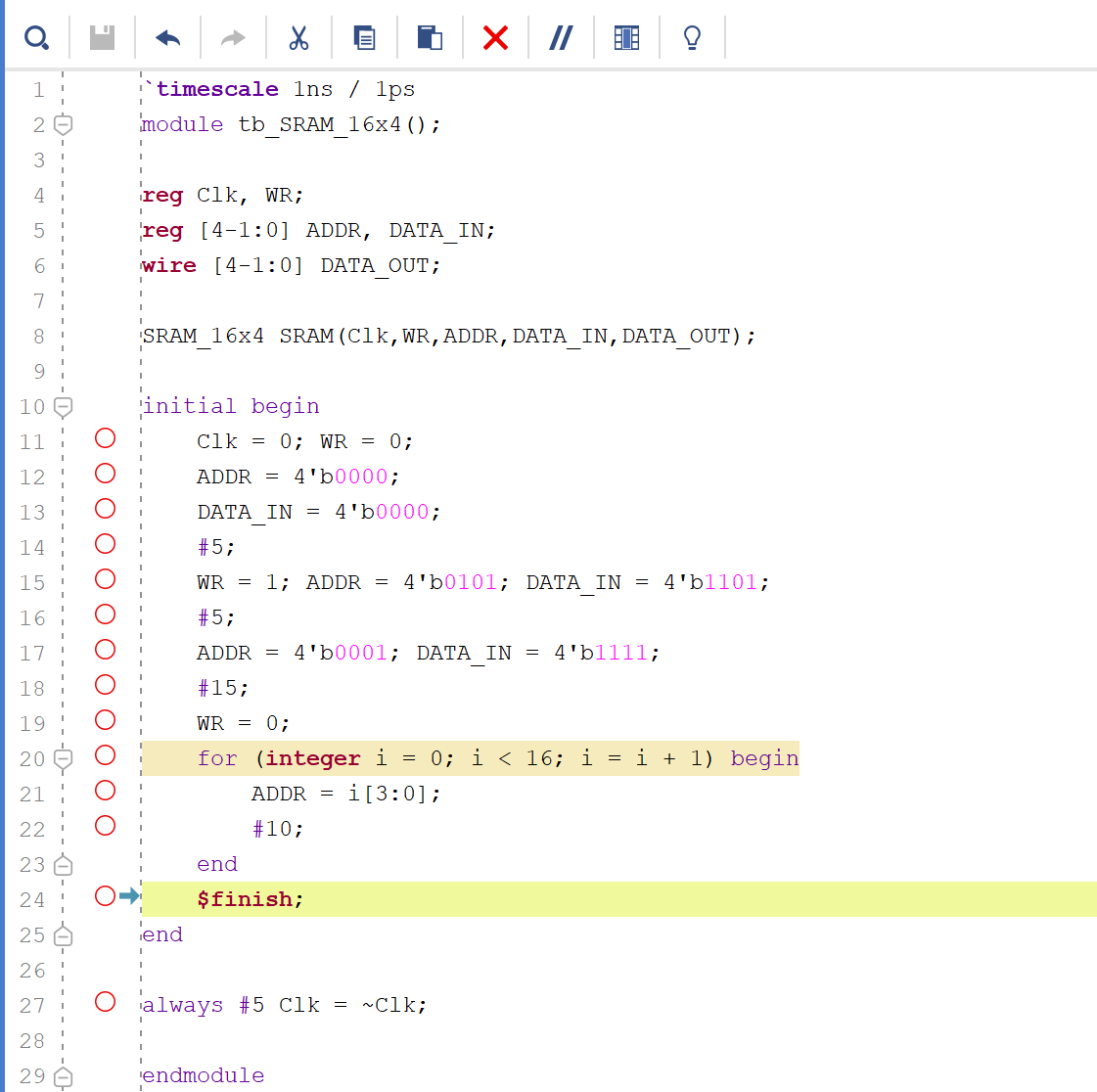

tb_SRAM_16x4.v

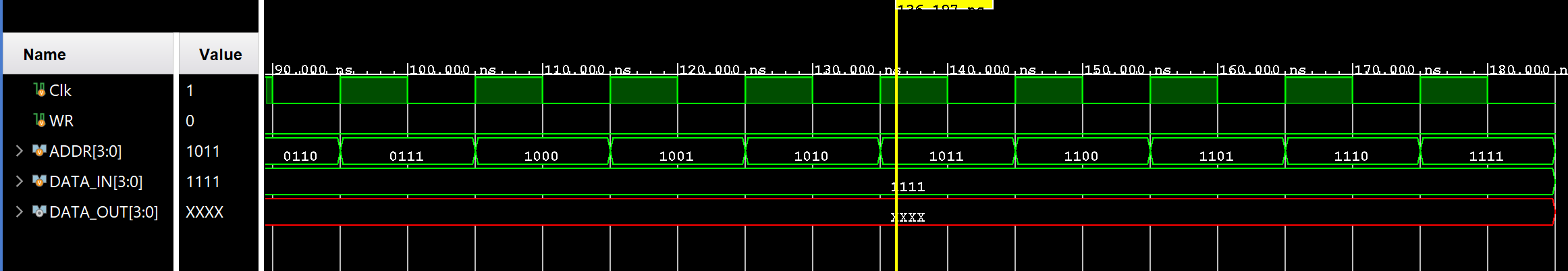

시뮬레이션 결과1

시뮬레이션 결과2
